Thoraxdrainage, offene Anlage in Bülau-Technik

Sie haben vollen Zugriff auf diesen Inhalt.
  • Praxis für Handchirurgie und Handgelenkchirurgie Frankfurt

    Dr. med. Kirsten Beyermann

  • Universitäts Klinik Witten Herdecke

    Prof. Dr. med. Gebhard Reiss

  • Allgemeine Anatomie

    Schichten und Struktur der Brustwand

    Unter der Haut des Thorax befinden sich von außen nach innen mehrere Faszien sowie Muskellagen: Die Fascia pectoralis stellt eine Faszie dar, die außen dem M. pectoralis major aufliegt, die Fascia clavipectoralis umhüllt den M. pectoralis minor. Der knöcherne Thorax selbst besitzt ebenfalls eigene Faszien: Die Fascia thoracica bedeckt von außen das Periost der Rippen sowie die Muskeln der Interkostalräume, die Fascia endothoracica stellt ihr inneres Pendant auf dem Periost der Rippen sowie den inneren bzw. innersten Interkostalmuskeln dar. Sie wird gegenüber dem Interpleuralraum von der Pleura parietalis (Rippenfell) bedeckt. All diese Faszien einschließlich der Interkostalmuskulatur (s. u.) werden bei Anlage einer Thoraxdrainage durchdrungen.

    Der Interkostalraum

    Blutgefäße (Interkostalgefäße) und Nerven (Interkostalnerven) der Thoraxwand verlaufen den ursprünglichen Segmenten des Organismus entsprechend ringförmig an der Innenseite des Thorax entlang. Durch die Blutgefäße werden die dorsal gelegenen Gefäße Aorta und V. azygos/hemiazygos mit der jeweiligen ventralen A. und V. thoracica interna segmental verbunden. Diese entspringt aus der A. subclavia, verläuft zusammen mit gleichnamigen Begleitvenen beidseits parallel zum Sternum unmittelbar außerhalb der Fascia endothoracica nach kaudal und teilt sich dann in Zwerchfellhöhe (Larrey-Spalte) in die A. epigastrica sup. (anastomosiert mit der A. epigastrica inf. aus der A. iliaca externa) sowie eine Arterie zum Zwerchfell (A. musculophrenica). Auf diesem Weg, an der Innenseite des Thorax, gehen aus ihr vor allem die vorderen Anteile der Interkostalarterien sowie Äste zum Mediastinum hervor.

    Arterien

    Die Interkostalarterien besitzen somit einen vorderen Zufluss aus der A. thoracica interna und werden dorsal entweder direkt aus der Aorta (3. – 11. Ast) oder der A. subclavia (über den Truncus costocervicalis) gespeist. Unterhalb der 12. Rippe verläuft als Pendant die A. subcostalis. Hinsichtlich des Gesamtverlaufs der Interkostalarterien ist es gerade für Punktionen von Bedeutung, dass die jeweils dorsalen Anteile der Arterien am Unterrand der darüber liegenden Rippe (zusammen mit Interkostalvene und Nerv) bis in Höhe der vorderen Axillarlinie verlaufen und sich dann typischerweise in einen oberen und einen unteren Ast (am Unter- bzw. Oberrand der benachbarten Rippen) teilen. Typische Ansammlungen von Lymphknoten sind im Bereich der Brustwand parasternal, axillär sowie knapp ober- und unterhalb der Clavicula zu finden.

    Venen

    Die Interkostalvenen verlaufen parallel zu den gleichnamigen Arterien und münden ventral über die V. thoracica interna in die V. brachiocephalica, dorsal in die V. azygos/hemiazygos bzw. im 1. und 2. Segment ebenfalls in die V. brachiocephalica.

    Nerven

    Die Interkostalnerven verlaufen nach Verlassen des Foramen intervertebrale unter Abtrennung eines dorsalen Astes ebenfalls segmental am Unterrand der jeweiligen Rippe im Intercostalraum und versorgen die seitliche und vordere Haut des Thorax. Die kranialen Thoraxanteile werden noch aus dem Plexus cervicalis versorgt, das Segment Th1 verläuft als Teil des Pl. brachialis (C5 bis Th1) in den Arm, ab Th2 dienen die Segmente wieder wie beschrieben der Hautinnervation, der Innervation der Interkostalmuskulatur und kranialer Abschnitte der Bauchmuskulatur (zusammen mit dem Plexus lumbalis). Diese besondere Anordnung der Dermatome führt zu einem bedeutsamen Sprung zwischen Segment C4 (Höhe Clavicula) und gleich darauf Segment Th2 für die obere Thorakalwand (Segment Th5 verläuft etwa in Höhe der Mamille).

    Muskulatur

    Die Interkostalmuskulatur (Mm. intercostales externi, interni und intimi) stellen einen dichten Verschluss der seitlichen Thoraxwand dar. Im Rahmen der Inspiration werden die Mm. intercostales externi und die ventralen inneren Interkostalmuskeln aktiviert, bei der Exspiration die hinteren und seitlichen inneren Interkostalmuskeln.

  • Spezielle Anatomie

    Um den idealen Ort für eine Thoraxdrainage festzulegen, sind folgende Punkte zu bedenken:

    1. Bei dem bettlägerigen Patienten befindet sich mögliche Flüssigkeit im Pleuraraum dorsal basal und Luft ventral apikal. Bestehen keine Verwachsungen zwischen Pleura parietalis und viszeralis, so kommuniziert ventraler und dorsaler Pleuraspalt miteinander. Eine Thoraxdrainage, die im dorsalen Pleuraraum liegt, drainiert also sowohl Flüssigkeit als auch einen Pneumothorax. Bestehen Verwachsungen, so muß eine gezielte Drainage des abgekapselten Raumes erfolgen.

    2. Die ringförmig angeordneten Intercostalgefäße und-nerven sind an der lateralen Thoraxwand direkt durch die Rippen geschützt. Der Verlauf ändert sich im ventralen Thorax, hier liegen die Strukturen im Intercostalraum und können leicht verletzt werden.

    3. Für die Pflege eines bettlägerigen Patienten ist eine Drainage an der lateralen Thoraxwand ideal.

    4. Ein kompletter Pneumothorax kann Zwerchfell und intraabdominelle Organe weit nach apikal verschieben.

    Damit ergibt sich:

    Eine Thoraxdrainage sollte idealerweise im “safe triangle” plaziert werden.Die landmarks sind dabei der Unterrand des M. pectoralis major (vordere Axillarlinie), der Vorderrand des M. latissimus dorsi (hintere Axillarlinie) sowie die Mamillarlinie. Sie sollte intrathorakal bei einem Pneumothorax nach dorsal-apical und bei einem Erguß nach dorsal-basal positioniert werden.

  • Indikationen

    primärer Spontanpneumothorax (>2cm auf den Röntgenbild)

    • Pneumothorax unter Beatmung
    • Iatrogen (ZVK-Anlage, Pleurapunktion)
    • Spannungspneumothorax
    • Persistierender oder rezivierender Pneumothorax
    • Sekundärer Pneumothorax bei Patienten älter als 50 Jahre
    • Maligner Pleuraerguss
    • Parapneumonischer Erguss oder Pleuraempyem
    • Chylothorax: nach Verletzung des D. thoracicus
    • Traumatischer Hämatopneumothorax
    • Postoperative Thoraxdrainage
  • Kontraindikationen

    Relativ zur vitalen Bedrohung keine. Ansonsten Gerinnungsstörungen; Zwerchfellhernien mit intrathorakaler Verlagerung abdomineller Organe

  • Präoperative Diagnostik

    Klinischer Befund – Pneumothorax
    Röntgen-Thorax in Exspirationsstellung
    Hinweis Inspirationsaufnahmen sind zum Ausschluss eines Pneumothorax nicht
    geeignet! Auf den üblichen a.p.-Thoraxaufnahmen kann ein ventraler Pneumothorax oft nur vermutet werden, im Verdachtsfall CT (s. u.)! Röntgenanatomisch stellen sich Pleuraergüsse bei Liegendaufnahmen anders dar als bei Stehendaufnahmen, da die Flüssigkeit „ausläuft“.
    Sonographie: Ergussnachweis und Abschätzung der Ergussmenge.
    Thorax-CT: Ventrale Pneumothoraces oder gekammerte Pleuraergüsse können
    oft nur mittels Computertomographie dargestellt werden. Immer indiziert bei klinischem Verdacht auf Pneumothorax und unauffälligem Rö-Thorax im Liegen (und wenn Aufnahme im Stehen nicht möglich ist).

    Bei vitaler Bedrohung durch das gegebene Krankheitsbild reicht die klinische Diagnose zur Indikationsstellung, in diesem Fall wird auf die weiterführende Diagnostik verzichtet!

  • Spezielle Vorbereitung

    Wenn möglich (z. B. bei Pleuraerguss) sollten während eines Zeitraumes
    von 8 Stunden vor Anlage der Thoraxdrainage keine Antikoagulantien verabreicht
    werden!

  • Aufklärung

    • Lungenverletzung
    • Verletzung von interkostalen Nerven und Gefäßen
    • Verletzung intraabdomineller und intrathorakaler Organe
    • Notfall-Thorakotomie
    • Fistelbildung
    • Infektion
    • Blutung
    • Emphysem
    • Reexpansionsödem bzw. Pneumonitis
  • Anästhesie

    Lokalanästhesie immer dann, wenn der Patient nicht tief analgosediert ist. Die
    Lokalanästhesie muss auch das Periost der Rippe im Bereich des geplanten Zugangsweges sowie die Pleura umfassen, ggf. venöser Zugang, wenn zusätzliche Analgosedierung erforderlich.

  • Lagerung

    97-1
    • Rückenlage
    • Arm der betroffenen Seite über Kopf gelagert
    • Arm der Gegenseite angelagert
  • OP-Setup

    97-2

    In Abhängigkeit des Befundes stehen Operateur und instrumentierende OP-Pflegekraft beide auf der zu operierenden Seite. Die instrumentierende OP-Pflegekraft steht links des Operateurs.

  • Spezielle Instrumentarien und Haltesysteme

    Wahl der Drainage:

    • Pneumothorax: Drainagengröße 20 – 24 Ch.
    • Pleuraerguss/Hämatothorax: Drainagengröße 28–30 Ch.

    Kornzange
    Skalpell
    Stumpfe Schere
    Annaht
    Kompressen
    Wasserschloss

  • Postoperative Behandlung

    postoperative Analgesie: Nicht-steroidale Antirheumatika sind in der Regel ausreichend, ggf. kann eine Steigerung mit opioidhaltigen Analgetika erfolgen.
    Folgen Sie hier dem Link zu PROSPECT (Procedures Specific Postoperative Pain Management).
    Folgen Sie hier dem Link zur aktuellen Leitlinie Behandlung akuter perioperativer und posttraumatischer Schmerzen.

    Monitoring der Drainage: Der Wasserspiegel im Auffangsystem bewegt sich bei korrekter Lage der Drainage atemsynchron; bei Pneumothoraxentlastung entweicht Luft. Ein persistierendes „Blubbern“ im Auffangsystem weist entweder auf ein Fortbestehen eines Luftlecks oder auf einen ungenügend festgesteckten Konnektor im Drainagesystem hin. Wenn bei einem persistierenden Luftleck die Drainage plötzlich keine Luft mehr fördert, muss ein Verschluss der Drainage, der einen Spannungspneumothorax zur Folge hätte, ausgeschlossen werden (Anspülen mit Blasenspritze + NaCl 0,9% als Notlösung).
    Durch Blutkoagel kann es immer wieder zu einem Verschluss der Drainage kommen, oft kann man diese durch Ausstreifen der Drainageschläuche in Richtung des Auffangsystems entfernen.
    medizinische Nachbehandlung: Je nach Indikation unterschiedlich:
    bei Pneumothorax:
    Belassen der Thoraxdrainage unter Sog (15-20 mmHg) für 3-5 Tage, dann Sog weglassen und Röntgenkontrolle, ist kein Pneumothorax zu sehen: abklemmen für 4 h und wiederholter Röntgenthorax.
    Bei negativem Röntgenbefund: Ziehen der Drainage.
    Bei positiven Röntgenbefund, belassen des Sogs für 12h und erneuter Abklemm-Versuch.
    Bei persistierendem Pneumothorax: operative, thorakoskopische Verklebung oder Clippen kleiner Lecks.
    bei Hämatothorax:
    Fördermenge > 1200ml pro Tag: operativer Verschluss der Blutungsquelle
    Fördermenge < 100 ml/Tag: Ziehen der Drainage Nach dem Ziehen der Drainage immer Röntgenthorax anfertigen! Entfernen der Drainage:
    Sorgfältige Desinfektion, dann U-Naht um die Drainage (z. B. Mersilene 2.0). Ein Knoten wird vorgelegt und die Enden des Fadens unter Spannung gehalten. Herausziehens der Drainage durch eine zweite Person, dabei soll der Patient ausatmen. Gleichzeitig Knoten zuziehen, Wundränder dicht adaptieren und sterilen Verband anlegen.
    Thromboseprophylaxe: Je nach Krankheitsbild, bei aktiven, jungen Patienten mit einem Spontanpneumothorax, low-dose Heparinisierung völlig ausreichend.
    Zu beachten: Nierenfunktion, HIT II (Anamnese, Thrombozytenkontrolle)
    Folgen Sie hier dem Link zur aktuellen Leitlinie Prophylaxe der venösen Thromboembolie (VTE).

    Mobilisation: Sofort, auf ausreichende Analgesie ist zu achten, um Schonatmung zu vermeiden.
    Krankengymnastik: Atemgymnastik bei älteren Patienten, um eine Pneumonie zu vermeiden.

  • Hautschnitt

    97-3

    Hinweis: aus didaktischen Gründen wurde das Video in Seitenlage aufgenommen.

    Im “Safe Triangle” zwischen dem Unterrand des Musculus pectoralis major, dem Vorderrand des Musculus lattisimus dorsi und der Mamillarlinie wird eine Hautincision von 1-2cm direkt auf Höhe der Rippe ausgeführt.

    Tipp: Um ein subkutanes Emphysem zu vermeiden, sollte die Hautinzision gerade so weit sein, dass der Zeigefinger problemlos durchgeführt werden kann, damit mit dem Finger stumpf präpariert und die Drainage unter Führung des Fingers platziert werden kann.

  • Stumpfe Präparation

    97-4

    Nach dem Hautschnitt wird zunächst stumpf mit der Schere auf die Rippe vorpräpariert . Die weitere Präparation erfolgt dann nach kranial am Oberrand der Rippe.

    Tipp: Durch das Tunneln der Weichteile entsteht ein sogenanntes Kulissenphänomen, welches für einen luftdichten Tunnel sorgt.

  • Minithorakotomie

    97-5

    Immer streng am Oberrand der Rippe wird nach Spreizen der Muskulatur mit der Schere die Pleura parietalis erreicht. Diese wird stumpf entweder mit dem Finger (wie in der Graphik gezeigt) oder mit der Scherenspitze eröffnet. Der Pleuraspalt sollte mit dem Finger ausgetastet werden, wenn mit Pleuraverklebungen/-verwachsungen zu rechnen ist.

    Hinweis: Bei Pneumothorax hört man an dieser Stelle ein „Zischen“ durch das Entweichen von Luft, bei Hämatothorax oder Pleuraerguss entleert sich die Flüssigkeit.

  • Einführen und Positionieren der Drainage

    97-6

    Die Drainage wird ohne Führungsstab aber evtl. mit einer Kornzange gefasst und ggf. unter Führung des Zeigefingers ca. 20 cm in die Thoraxhöhle vorgeschoben (apikal für Luft, dorso-basal für Flüssigkeit).

    Hinweis: Flüssigkeitsaustritt (Hämatothorax oder Pleuraerguss) oder Beschlagen (Pneumothorax) der Drainage signalisieren die korrekte Lage der Drainage.

  • Annaht

    97-7

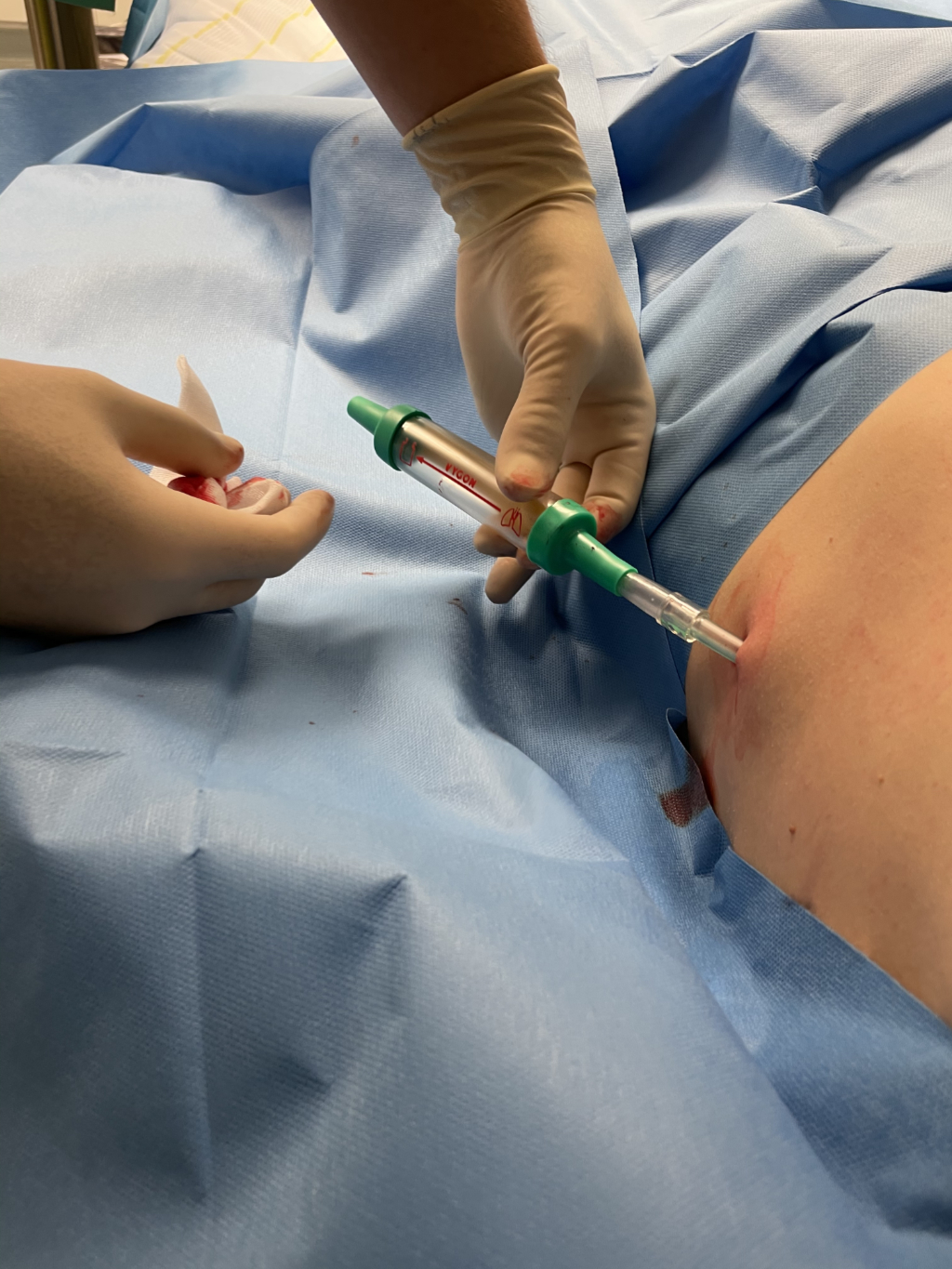

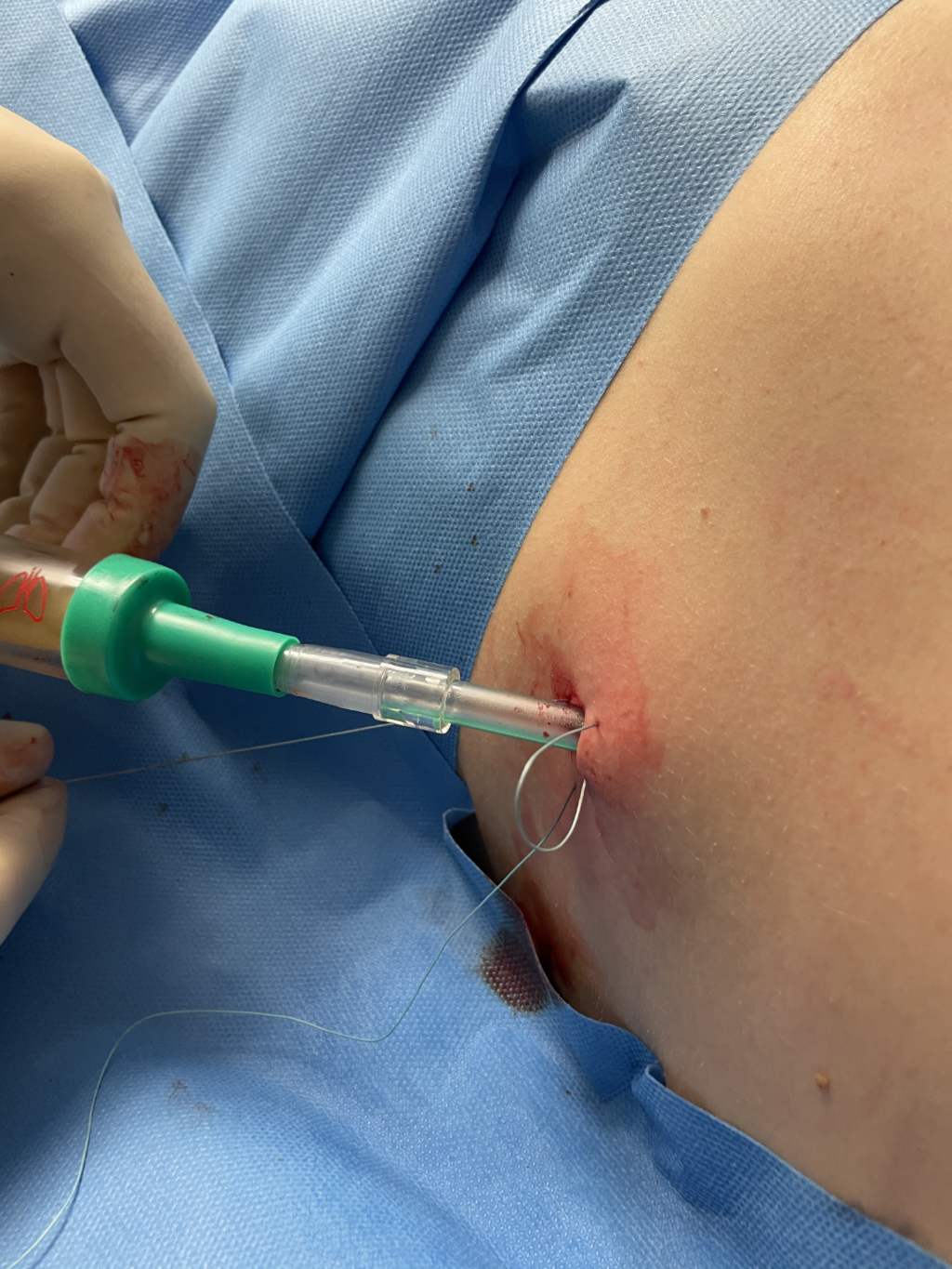

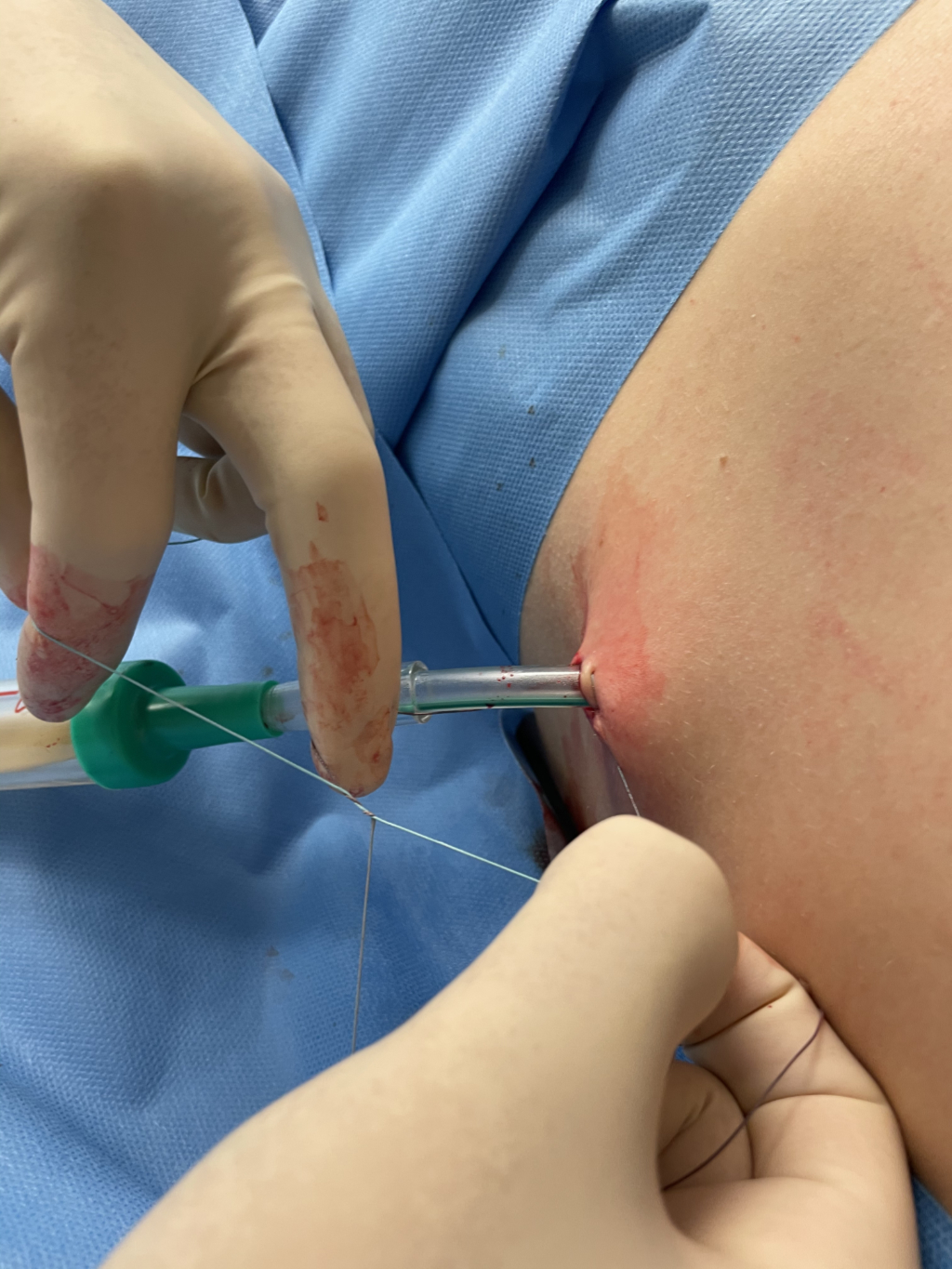

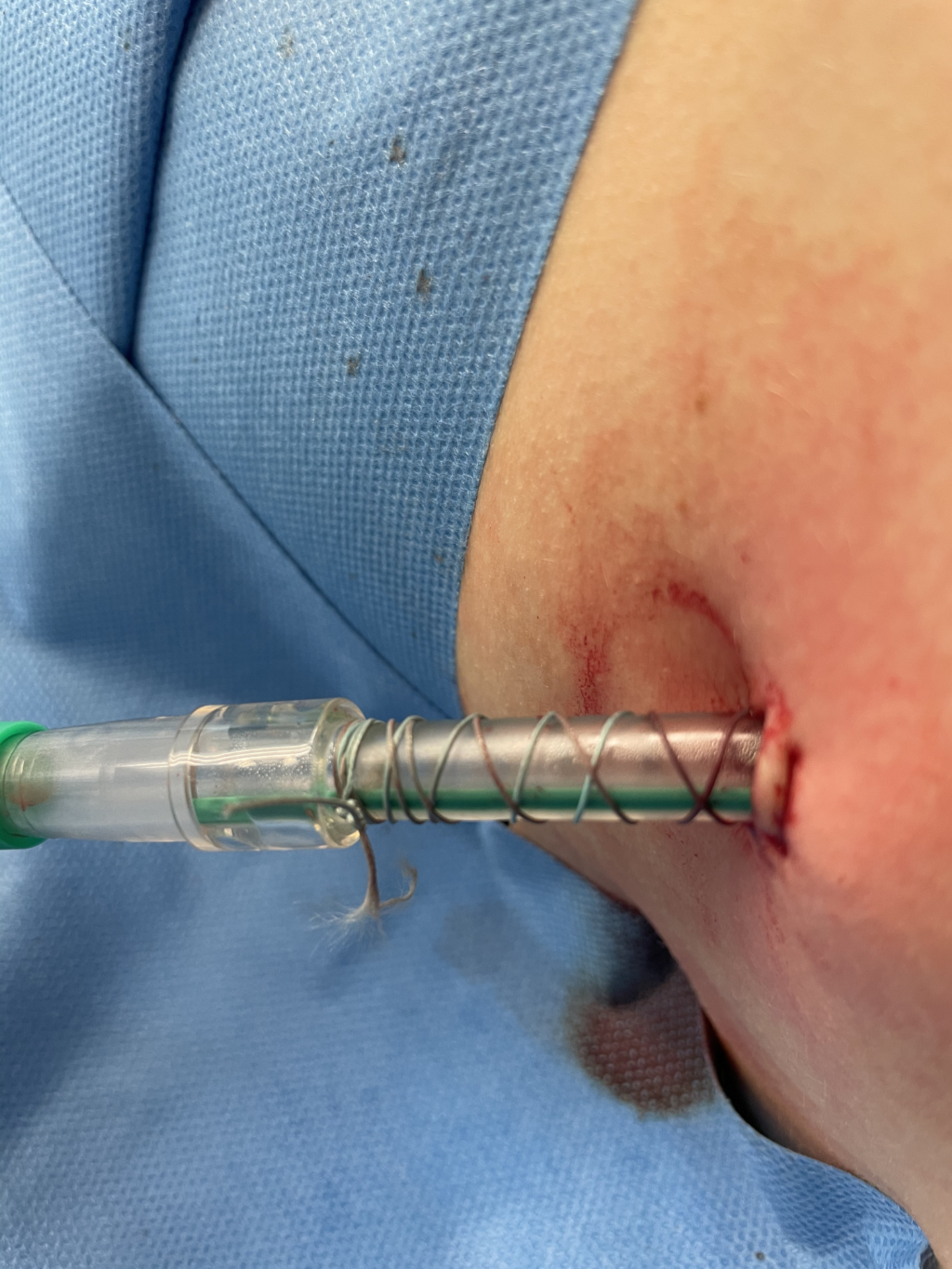

    Dichter Wundverschluß und Fixation mittels U-Naht, Anschluss an das System; Röntgenkontrolle.
