  • Venensystem des Halses

    Durch ein oberflächliches und tiefes Venensystem erfolgt die venöse Drainage von Kopf und Hals. Beide Systeme konfluieren im sog. Venenwinkel (Angulus venosus) zur Vena brachiocephalica und münden in die Vena cava superior.

  • Oberflächliche Halsvenen

    V. jugularis externa
    • verläuft im seitlichen Halsdreieck bedeckt vom Platysma
    • zieht durch die Lamina superficialis der Halsfaszie
    • mündet im Venenwinkel oder vorher in die V. jugularis interna und dann in die V. cava superior
    V. jugularis anterior
    • verläuft meist auf dem M. sternocleidomastoideus
    • mündet im Venenwinkel oder in die V. jugularis externa
  • Tiefe Halsvenen

    V. jugularis interna

    Ursprung

    • entsteht intrakraniell durch den Zusammenfluss des Sinus sigmoideus u. Sinus petrosus inferior
    • beginnt als sog. Bulbus superior v. jugularis und durchtritt die Schädelbasis im Foramen jugulare

    Verlauf

    • verläuft gemeinsam mit der A. carotis communis innerhalb der Vagina carotica
    • bildet im Venenwinkel gemeinsam mit der V. subclavia u.a. die V. brachiocephalica

    Zuflüsse kranial → kaudal

    • V. ophtalmica superior
    • V. facialis
    • V. retromandibularis
    • Plexus pterygoideus
    • Vv. pharyngeales
    • V. lingualis
    • V. thyreoidea superior et mediae
    • V. sternocleidomastoidea

    Stromgebiet

    • gesamtes Gehirn
    • Gesicht
    • Schilddrüse
    V. subclavia
    • Fortsetzung der V. axillaris
    • verläuft vor dem M. scalenus anterior
    • mündet im Venenwinkel mit der V. jugularis interna zusammen und bildet die V. brachiocephalica, die in die V. cava superior mündet
    Venenwinkel (Angulus venosum)

    Ursprung

    • entsteht aus dem Zusammenfluss von V. subclavia und Vv. jugularis interna et externa

    Lage

    • ventral des M. scalenus anterior
    • dorsal des Sternoclavikulargelenks in Höhe der oberen Thoraxapertur

    Zuflüsse kranial → kaudal

    • V. subclavia
    • V. jugularis externa
    • V. jugularis interna
    • linker Venenwinkel: Ductus thoracicus
    • rechter Venenwinkel: Ductus lymphaticus dexter

    Stromgebiet

    • sämtliche Strukturen der Kopf-Hals-Region

Einzelfreischaltung

Freischaltung auf diesen Lehrbeitrag
für 3 Tage

4,99 € inkl. MwSt.

payment

webop-Account Single

Freischaltung aller Lehrbeiträge
Preis pro Monat

für das Modul: Gefäßchirurgie

ab 6,58 €

Kliniken & Bibliotheken

für das Modul: Gefäßchirurgie

ab 290,00 Euro

  • Indikationen

    Paid content (text)
  • Kontraindikationen

    Paid content (text)
  • Präoperative Diagnostik

    Paid content (text)
  • Spezielle Vorbereitung

    Paid content (text)
  • Aufklärung

    Paid content (text)
  • Anästhesie

    Paid content (text)
  • Lagerung

    Paid content (text)
  • OP-Setup

    Paid content (text)
  • Spezielle Instrumentarien und Haltesysteme

    Paid content (text)
  • Postoperative Behandlung

    Paid content (text)
Publikation vom: 16.12.2020

Einzelfreischaltung

Freischaltung auf diesen Lehrbeitrag
für 3 Tage

4,99 € inkl. MwSt.

payment

webop-Account Single

Freischaltung aller Lehrbeiträge
Preis pro Monat

für das Modul: Gefäßchirurgie

ab 6,58 €

Kliniken & Bibliotheken

für das Modul: Gefäßchirurgie

ab 290,00 Euro

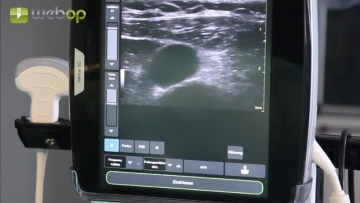

  • Duplex-Sonographie der Vena jugularis interna rechts, Lokalanästhesie

    Paid content (video)
    Paid content (image)

    Nach Hautdesinfektion und steriler Abdeckung erfolgt die Duplex-Sonographie zwecks Lokalisation der Vena jugularis interna. Im Clip nicht dargestellt ist die Lokalanästhesie, welche die gewählte Halsseite, den gesamten Subkutankanal und die spätere perkutane Austrittsstelle des Katheters infraclavikulär umfasst. In der Regel werden 10-15 ml Lokalanästhesitkum benötigt (z. B. Xylonest® 1%ig).

  • Punktion der Vene jugularis interna rechts

    Paid content (video)
    Paid content (image)

    Unter Ultraschallkontrolle erfolgt die Punktion der Vena jugularis interna mit der Seldinger-Kanüle. Einbringen des Führungsdrahtes.

    Tipps:

    1. Bei exsikkierten Patienten empfiehlt sich vor dem Punktionsmanöver die Kopftieflage, da aufgrund der vermehrten Blutfüllung die Vene dann besser zu punktieren ist.

    2. Der Schallkopf sollte nur leicht quer zum Gefäßverlauf aufgesetzt werden, da die Vene bei stärkerem Druck kollabiert und die Punktion erschwert ist.

     3. Eine Venae sectio, also Freilegung der Vena jugularis interna, ist wegen des deutlich größeren Zugangstraumas nicht indiziert. Sie kann allerdings nach größeren lokalen Eingriffen (Carotis-TEA, Schilddrüse, Nebenschilddrüse) in seltenen Fällen erforderlich sein. Dazu erfolgt über einen ca. 3 cm langen Zugang am Vorderrand des Musculus sternocleidomastoideus das Aufsuchen der Vene hinter dem Muskel, wo sie parallel zur Arteria carotis communis verläuft.  Vor der Punktion und dem Anlegen einer Peel-away-Schleuse empfiehlt sich das Vorlegen einer Tabaksbeutelnaht.

  • Einführen der Peel-away-Schleuse

    Paid content (video)
    Paid content (image)

    Nach Vorschieben des Seldinger-Drahtes erfolgt die Lagekontrolle durch kurze Durchleuchtung. Nach Erweiterung der Punktionsstelle durch eine kleine Hautinzision erfolgt die Entfernung der Punktionskanüle. Einführen der Peel-away-Schleuse über dem liegenden Draht unter Bildwandlerkontrolle. Entfernung des Drahtes.

    Tipps:

    1. Das Einführen der Schleuse muss vorsichtig und langsam erfolgen ohne gewaltsame Manöver. Vorsicht bei Widerstand, dann ggf. Phlebographie.

    2. Bei Katheter-Implantation über die rechte Jugularvene werden häufig 23 bis 28 cm lange Katheter benötigt, links bis zu 33 cm. Letztlich ist die erforderliche Länge von der Körpergröße des Patienten abhängig.  Bei Schwierigkeiten kann die erforderliche Länge mithilfe eines Mess-Pigtail-Katheters ermittelt werden.

  • Vorbereiten des Katheters für die subkutane Tunnelung

    Paid content (video)
    Paid content (image)

    Nochmalige Lokalanästhesie im Verlauf des geplanten subkutanen Kanals und Konnektion des Katheters mit dem Tunnelierer.

  • Subkutane Tunnelierung und Einführen des Katheters über die Schleuse

    Paid content (video)
    Paid content (image)

    Über eine infraklavikuläre Hautinzision Einführen des spießartigen Tunnelierers, der subkutan verlaufend über die Inzision für die Peel-away-Schleuse wieder ausgeführt wird. Nach Entfernung des Tunnelierers wird der Katheter über die Schleuse eingeführt, wobei der Cuff des Katheters subkutan nahe der infraklavikulären Inzision zu liegen kommt. Der harmonische Verlauf des Katheters wird dabei unter Durchleuchtung kontrolliert wie auch die sichere Platzierung der Katheterspitze in Höhe des Vorhofs. Entfernung der Peel-away-Schleuse.

    Tipp:

    Zu beachten ist, dass die Katheterspitze bei sitzenden Patienten während der Dialyse häufig etwas nach kranial wandert. Die Spitze sollte deshalb bei der Implantation in Rückenlage eher etwas tiefer platziert werden.

  • Funktionskontrolle und Heparinisierung des Katheters

    Paid content (video)
    Paid content (image)

    Für die Funktionskontrolle werden beide Schenkel des Katheters mit Kochsalzlösung gespült. Spülung und auch rasche Aspiration müssen ohne zu „Ruckeln“ problemlos möglich sein. Nach dem letzten Spülmanöver werden beide Schenkel mit 2000 bis 3000 IE Heparin-Kochsalzlösung - je nach Katheterlänge und Herstellerangabe - geblockt.

  • Fixierung des Katheters, Wundverschluss

    Paid content (video)
    Paid content (image)

    Annaht des Katheters im Hautniveau ohne den Katheter einzuengen. Verschluss der beiden kleinen Inzisionen mittels Hautnaht.

Einzelfreischaltung

Freischaltung auf diesen Lehrbeitrag
für 3 Tage

4,99 € inkl. MwSt.

payment

webop-Account Single

Freischaltung aller Lehrbeiträge
Preis pro Monat

für das Modul: Gefäßchirurgie

ab 6,58 €

Kliniken & Bibliotheken

für das Modul: Gefäßchirurgie

ab 290,00 Euro

  • Intraoperative Komplikationen

    Paid content (text)
  • Postoperative Komplikationen

    Paid content (text)
  • MVZ St. Marien Köln - Ärztliche Leiterin

    Edith Leisten

Einzelfreischaltung

Freischaltung auf diesen Lehrbeitrag
für 3 Tage

4,99 € inkl. MwSt.

payment

webop-Account Single

Freischaltung aller Lehrbeiträge
Preis pro Monat

für das Modul: Gefäßchirurgie

ab 6,58 €

Kliniken & Bibliotheken

für das Modul: Gefäßchirurgie

ab 290,00 Euro

  • Zusammenfassung der Literatur

    Paid content (text)
  • Aktuell laufende Studien zu diesem Thema

    Paid content (text)
  • Literatur zu diesem Thema

    Paid content (text)
  • Reviews

    Paid content (text)
  • Guidelines

    Paid content (text)
  • Literatursuche

    Literatursuche unter: http://www.pubmed.com
